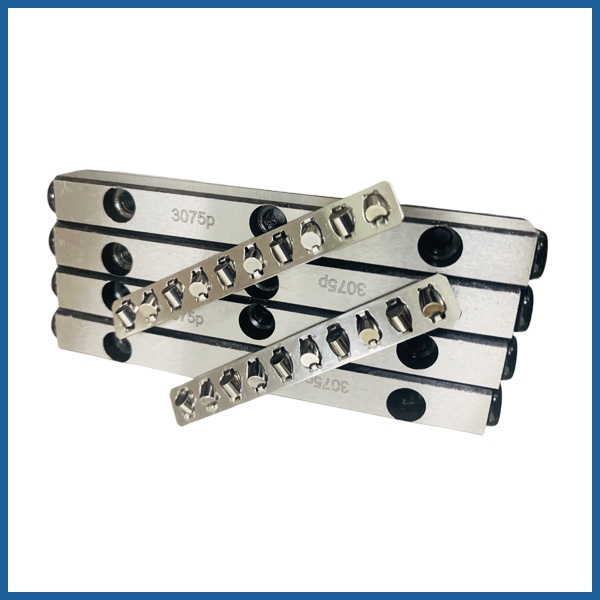

?交叉導軌（又稱交叉滾子導軌）是一種由兩根平行導軌和帶有交叉排列滾子的滑塊組成的高精度導向部件，具有高剛性、高精度（可達 μm 級）、承載能力強等特點，廣泛應用于精密測量儀器、半導體設備、機器人等場景。其運轉速度的平衡需兼顧運動平穩性、精度保持性和使用壽命，核心在于避免因速度不當導致的振動、磨損或精度下降。以下是具體方法：
一、明確交叉導軌的速度特性與限制
交叉導軌的結構特點（滾子交叉排列、線接觸受力）決定了其速度適配范圍與普通滾動導軌存在差異：
速度上限：因滾子與導軌面為線接觸（接觸面積大于滾珠導軌），高速運轉時摩擦發熱更明顯，通常推薦最大運行速度≤1m/s（約 60m/min）。若超過此范圍，易因滾子離心力增大、潤滑失效導致磨損加劇，甚至出現 “打滑” 或振動。
速度穩定性：交叉導軌更適合低速至中速的平穩運動（如 0.1~0.5m/s），尤其在頻繁啟停、往復運動場景中，速度波動需控制在較小范圍（如 ±5%），避免沖擊載荷損傷滾子。
二、從驅動系統優化速度平衡
交叉導軌的運轉速度由驅動裝置（如伺服電機、步進電機）控制，需通過驅動參數設置實現速度平滑過渡：
控制加速度與減速度
交叉導軌的滾子與導軌接觸剛性高，若啟動或停止時加速度過大（如＞10m/s2），會產生瞬時沖擊載荷，導致滾子與導軌面局部應力集中，引發振動和精度偏移。
優化方法：通過伺服系統設置 “S 型加減速曲線”（而非梯形曲線），使速度從 0 開始緩慢提升，停止前逐步減速，減少沖擊（例如：將加速時間從 0.1s 延長至 0.3s，降低加速度峰值）。
匹配驅動功率與負載
若驅動電機功率不足，或減速器減速比不合理，會導致速度輸出不穩定（如低速時 “爬行”、高速時 “丟步”）。
優化方法：根據交叉導軌的額定動載荷（C）和實際負載（含工件重量、摩擦力），計算所需驅動扭矩，確保電機輸出扭矩留有 1.2~1.5 倍余量；通過減速器合理匹配轉速（如將電機高速轉為導軌的中低速，提升扭矩穩定性）。
抑制速度波動
對于要求恒速運行的場景（如精密掃描設備），需通過閉環控制（加裝光柵尺、編碼器）實時監測導軌速度，反饋至驅動系統進行動態調整，將速度波動控制在 ±0.5% 以內。
三、通過機械結構優化減少速度干擾
保證安裝精度，減少附加阻力
交叉導軌安裝時若平行度誤差過大（＞0.01mm/m）、基座平面度不良，會導致滑塊運動時滾子受力不均，產生額外摩擦阻力，進而引發速度波動。
優化方法：
安裝前用水平儀校準基座平面，確保平面度≤0.005mm/m；
通過定位銷和等高塊調整兩根導軌的平行度，誤差控制在 0.005mm/m 以內；
緊固螺栓時采用對角均勻擰緊方式，避免導軌因受力不均產生變形。
合理設計預緊力
交叉導軌通過預緊力消除間隙，提升剛性，但預緊力過大（超過廠家推薦值）會增加摩擦阻力，導致速度下降、發熱加??；預緊力過小則易產生振動，影響速度穩定性。
優化方法：根據負載大小選擇預緊等級（如輕載選 “0 級預緊”，中載選 “1 級預緊”），參考廠家提供的預緊力參數（通常為額定動載荷的 10%~20%），通過專用工具調整滑塊預緊。
優化潤滑與散熱
交叉導軌的滾子與導軌面接觸面積大，潤滑不足會導致摩擦系數驟增，引發速度不穩定和局部過熱。
優化方法：
選用高粘度潤滑脂（如 NLGI 2 級鋰基脂），每運行 100 小時補充一次，確保滾子滾動面形成完整油膜；
高速運行（＞0.5m/s）時，可采用自動供油裝置（如微型油泵）定時定量潤滑；
若環境溫度較高（＞40℃），在導軌側面加裝散熱片，或通過風冷降低溫度（避免因熱脹冷縮改變配合間隙）。
四、針對特殊運動模式的速度平衡策略
往復運動場景
在頻繁換向的運動中（如檢測設備的往返掃描），速度方向改變時易產生沖擊，需在換向點設置 “減速緩沖段”（如提前 0.5mm 開始減速），使速度降至 0.1m/s 以下再換向，減少滾子與導軌端面的碰撞。
低速微進給場景
當速度＜0.01m/s 時，需避免 “爬行現象”（因靜摩擦大于動摩擦導致的間歇性停頓），可通過以下方式優化：
選用低摩擦系數的潤滑脂（如含 MoS?的特種潤滑脂）；
驅動系統采用 “微步距控制”（如步進電機細分至 2000 步 / 轉），實現速度平滑輸出。
長行程高速場景
若需在長行程（＞1m）下保持高速（0.5~1m/s），需確保導軌拼接處平滑過渡（如采用同一批次導軌拼接，拼接縫誤差≤0.002mm），避免滾子經過接縫時產生振動。
五、定期檢測與維護，保障速度穩定性
定期檢查：每運行 500 小時，用激光干涉儀測量導軌實際運行速度與設定速度的偏差，若偏差＞1%，需重新校準驅動參數或檢查導軌磨損情況；
磨損監測：通過觀察滾子表面是否有劃痕、導軌面是否出現壓痕，判斷是否因速度不當導致異常磨損，必要時更換滾子或?qū)к墸?br>清潔保養：每周清理導軌表面的粉塵和油污，防止雜質進入滾子間隙，影響運動流暢性。
