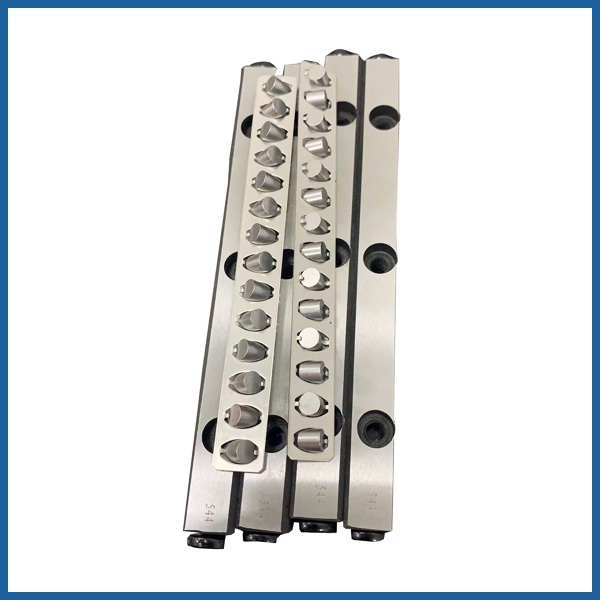

?滾柱交叉導軌（又稱交叉滾子導軌）是一種高精度直線運動部件，通過滾柱在 V 型導軌面間滾動實現低摩擦、高剛性的直線運動，廣泛應用于精密機床、測量?jī)x器、自動化設備等場景。安裝過程需嚴格控制精度、受力和清潔度，否則會影響運動精度、壽命甚至導致故障。以下是安裝的核心注意事項：
一、安裝前的準備：確?；A(chǔ)條件達標
清潔處理：杜絕雜質污染
導軌本體、安裝面（滑塊與底座）必須徹底清潔：用無水乙醇或丙酮擦拭導軌工作面（V 型滾道）、滑塊底面及安裝基準面，去除油污、金屬碎屑、灰塵（雜質會導致滾動體磨損、精度下降）。
禁止用棉紗、抹布直接擦拭滾道（纖維可能殘留），建議用專用無塵布或鏡頭紙。
檢查導軌和滑塊是否有運輸過程中的磕碰損傷（如滾道劃痕、滑塊變形），若有缺陷需更換，不可強行安裝。
安裝面精度檢查：保證基準平整
安裝導軌的底座平面度需符合要求（通?！?.01mm/100mm），用精密水平儀或大理石平尺檢測，若平面度超差，需通過研磨、刮研修整，或墊入 0.01mm 級的金屬薄片調整（禁止用厚墊片，否則影響剛性）。
底座表面粗糙度需≤Ra0.8μm（過于粗糙會導致導軌受力不均，產生應力變形）。
工具與配件準備：使用專用工具
安裝螺栓需用高強度內六角螺栓（如 8.8 級及以上），并配套防松墊圈（如彈簧墊圈、螺紋膠），避免運行中松動。
擰緊螺栓需用扭矩扳手，按規定扭矩操作（不同規格螺栓扭矩參考廠家手冊，如 M5 螺栓通常為 5-8N?m），禁止用活扳手蠻力擰緊。
二、安裝過程：控制精度與受力平衡
導軌定位：確保平行與對齊
單根導軌安裝：將導軌輕輕放置在底座上，用定位銷或百分表校正導軌的直線度（≤0.005mm/100mm），調整時緩慢推動導軌，避免碰撞滾道。
雙導軌平行安裝（如工作臺兩側對稱安裝）：需保證兩根導軌的平行度（≤0.01mm/500mm），可用激光干涉儀或精密直尺檢測，平行度超差會導致滑塊運動卡頓、受力不均。
螺栓擰緊：分步均勻受力
擰緊順序：按 “對角均勻、分步擰緊” 原則（如從中間向兩端，或按 1→3→2→4 的對角順序），避免單側受力導致導軌變形。
擰緊步驟：先預緊（扭矩為額定值的 30%），確認導軌無偏移后，再分 2-3 次逐步擰至額定扭矩（每次增加 30%-40%），防止瞬間受力過大壓潰安裝面。
禁止過緊：螺栓過緊會導致導軌底面產生塑性變形，滾道應力集中，縮短壽命；過松則無法固定，影響精度。
滑塊安裝：避免強制裝配
滑塊與導軌配合時，需沿導軌長度方向緩慢推入（若為分體式滑塊，需先將滾柱正確裝入滑塊滾道），禁止垂直下壓或敲擊滑塊（會損傷滾柱和滾道）。
若滑塊難以推入，檢查導軌是否有異物或安裝面是否傾斜，不可強行推動（可能導致滾道劃傷）。
多滑塊安裝在同一導軌上時，需保證滑塊間距均勻，避免集中排列導致局部受力過大。
工作臺連接：消除附加應力
工作臺與滑塊連接時，需保證工作臺底面與滑塊頂面的平行度（≤0.01mm/100mm），若不平行，緊固螺栓后會產生扭曲應力，導致導軌變形、運動阻力增大。
建議采用 “浮動連接”（如在工作臺與滑塊間加薄墊片微調），或通過配磨工作臺底面保證貼合精度。
擰緊工作臺螺栓時，同樣遵循對角均勻原則，且扭矩不可超過滑塊允許的承載范圍。
三、安裝后的調試與檢查
運動精度檢測
手動推動滑塊（或工作臺），感受運動是否平穩、無卡頓或異響（正常應順暢且阻力均勻）。
用百分表檢測滑塊運動的直線度（全程誤差≤0.01mm），若有明顯偏差，需重新檢查導軌平行度和安裝面精度。
間隙與預緊檢查
交叉導軌通常需預緊以消除間隙，安裝后檢查預緊力是否合適：用手晃動滑塊，應無明顯竄動（間隙≤0.002mm）；推動時阻力適中（過大可能預緊過度，過小則間隙超標）。
若預緊不當，需通過更換不同直徑的滾柱（廠家提供不同規格滾柱用于調整預緊）或調整導軌間距（部分型號支持微調）修正。
負載測試
空載運行數次后，施加額定負載的 30%-50% 試運行，觀察是否有異常發熱、噪音（正常溫升應≤20℃，無尖銳異響）。
運行后再次檢查螺栓是否松動，滾道是否有磨損痕跡（如有金屬碎屑，需重新清潔并排查原因）。
四、特殊場景注意事項
垂直安裝或傾斜安裝
垂直安裝時，需加裝防墜落裝置（如止動塊、安全繩），防止滑塊因重力墜落損壞。
傾斜角度＞30° 時，需增加導軌的固定強度（如加密安裝螺栓），并檢查滑塊自鎖能力（避免負載下滑）。
環境適配
粉塵環境：安裝后需加裝防護罩（如伸縮式防塵罩），防止粉塵進入滾道。
潮濕或腐蝕性環境：選用不銹鋼材質導軌，并定期涂抹防銹潤滑脂（專用鋰基脂，禁止用普通黃油，避免腐蝕滾道）。
